Schweizer Stecker
2-polig + Erde
Typ 12: SNV 24507 10 A/250 V
Typ 23: SNV 24507 16 A/250 V
| GÜLTIG IN DIESEN LÄNDERN |
|---|
 |
schwarz, weiß, grau, weitere auf Anfrage
Gummileitungen:
schwarz, weitere auf Anfrage
| PRÜFZEICHEN | ||||||
|---|---|---|---|---|---|---|
| ||||||
| VERWENDETE LEITUNGSTYPEN UND QUERSCHNITTE IN
MM² |
|||
|---|---|---|---|
| H03VV-F | 3 G 0,75 | ||
| H05VV-F | 3 G 0,75 | 3 G 1,0 | 3 G 1,5 |
| H05RR-F | 3 G 0,75 | 3 G 1,0 | 3 G 1,5 |
| H05RN-F | 3 G 0,75 | 3 G 1,0 | |
| H07RN-F | 3 G 1,0 | ||
| H03RT-F | 3 G 0,75 | 3 G 1,0 | 3 G 1,5 |
| H05BQ-F | 3 G 0,75 | 3 G 1,0 | |
| H07BQ-F | 3 G 1,5 | ||

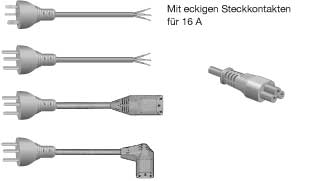

| KONFIGURATIONEN |
|---|
 |
Die
Schweiz hat ihre eigene Norm, die in SEV 1011.1959 beschrieben wird.
Dieses Steckersystem ist für 10 Amp.
ausgelegt.
Der schweizer Stecker Typ 12 (2-polig + Erde) hat 3 Steckerstifte mit 4 mm Durchmesser. Der Erdungsstift ist mittig versetzt und wird von der entsprechenden Buchse in der Wandsteckdose aufgenommen. Der Mitte/Mitte-Abstand für die Kontaktstifte beträgt 19 mm. Der Stecker ist polarisiert.
Der schweizer Stecker Typ 12 (2-polig + Erde) hat 3 Steckerstifte mit 4 mm Durchmesser. Der Erdungsstift ist mittig versetzt und wird von der entsprechenden Buchse in der Wandsteckdose aufgenommen. Der Mitte/Mitte-Abstand für die Kontaktstifte beträgt 19 mm. Der Stecker ist polarisiert.
